Séance 1   Acquisition d'une photo « numérique »

Activité 1   Codage d'une photo

Objectifs

  Comprendre comment la couleur d'un pixel est codée numériquement.

  Savoir manipuler un format de fichier permettant de stocker une photo numérique.

Comprendre la notion de profondeur de couleur.


  PROBLÉMATIQUE

Tu disposes du contenu d'un fichier au format .bmp servant à stocker une image. Seras-tu capable de reconstiter l'image sans pouvoir l'afficher?

Pour cela, tu vas devoir :

  • comprendre comment la couleur d'un pixel est codée de façon numérique avec le système RVB ;

  • comprendre comment est structuré fichier au format .bmp pour retrouver la couleur de chacun des pixel.

0. Codage de la couleur d'un pixel

Comment coder un pixel?

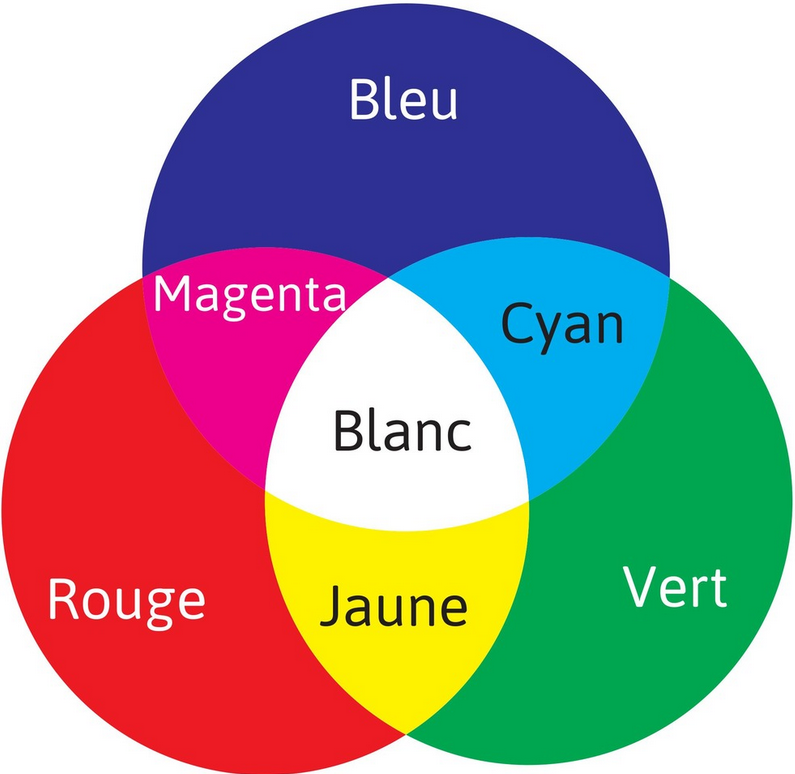

Le système utilisé pour afficher les images sur les écrans est un système qui se base sur la synthèse additive des faisceaux lumineux : le système Rouge Vert Bleu (RVB).

Chaque pixel de l'image est composé de trois faisceaux lumineux, un par couleur primaire. Pour obtenir du blanc il faut donc que les trois couleurs soient au maximum : dans un fichier bitmap codé sur 24 bits, les trois octets sont donc au maximum (255 255 255 en code décimal). Le noir étant une absence de lumière, les couleurs sont au minimum (0 0 0 en code décimal).

alt text

Par exemple, (0, 255, 0) codera la couleur verte et (255, 0, 0) la couleur rouge.

 Icône de crayon Travail à effectuer

1⃣   Ouvre l'application alt text GIMP, puis trouve le mélangeur de couleur comme illustré sur l'image ci-dessous.

Si GIMP n'est pas installé sur ta machine, tu peux utiliser le mélangeur de couleur du site Web W3Schools.

Comment ouvrir le mélangeur de couleur


a. Comment nomme-t-on la couleur correspond le codage RVB (245, 14, 245)?

b. Quel est le codage RVB de la couleur « cyan »?


1. Stockage d'une image numérique dans un fichier

Le format de fichier bmp

Lorsqu'on stocke une image dans un fichier au format .bmp, ou bitmap, l'espace mémoire est utilisée pour :

  • le stockage des métadonnées,
  • le codage RVB de la couleur de chaque pixel sur 3 octets, ligne par ligne.

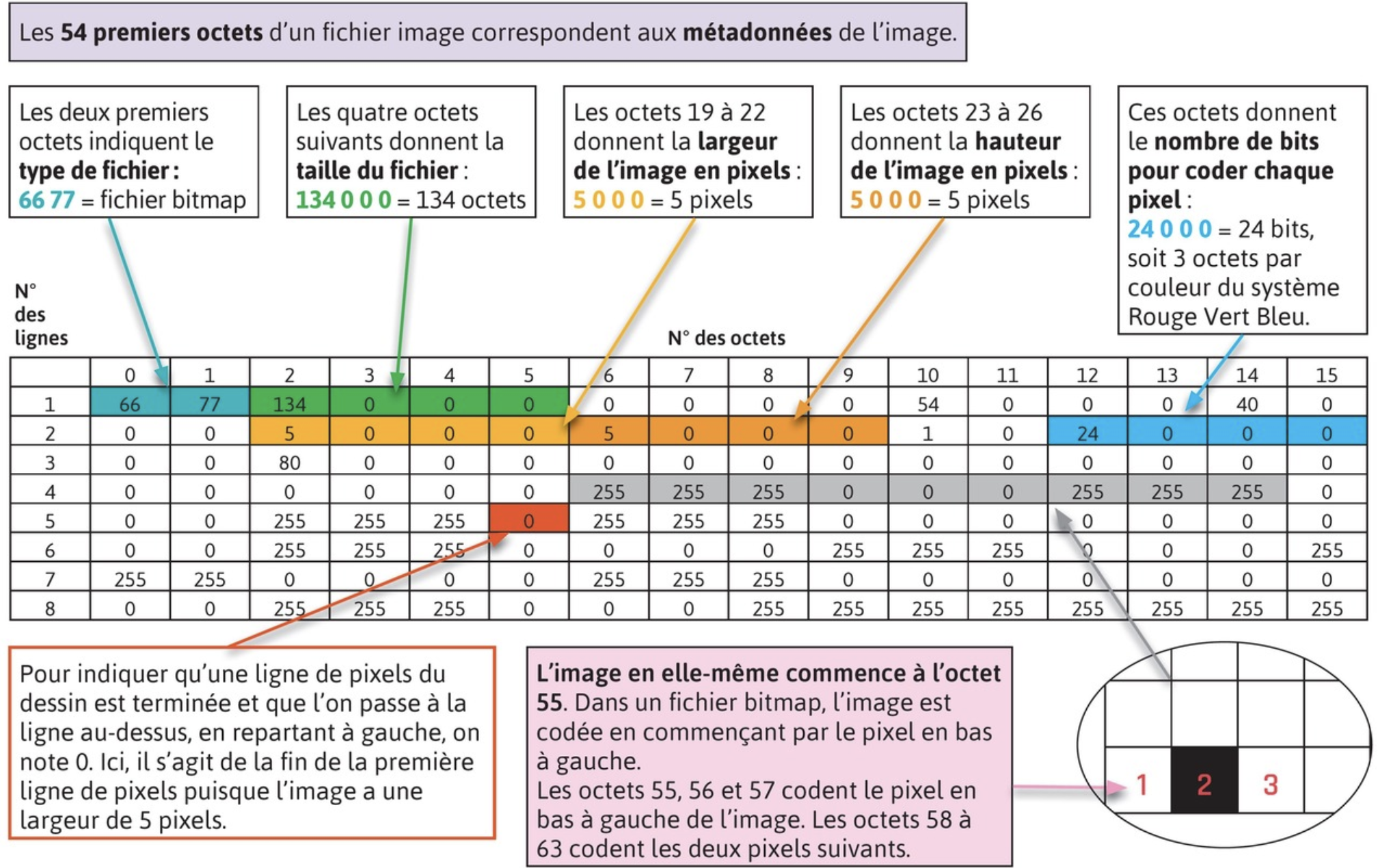

La figure ci-dessus détaille l'organisation en mémoire du format bmp.

Exemple de contenu d'un fihier .bmp

 Icône de crayon Travail à effectuer

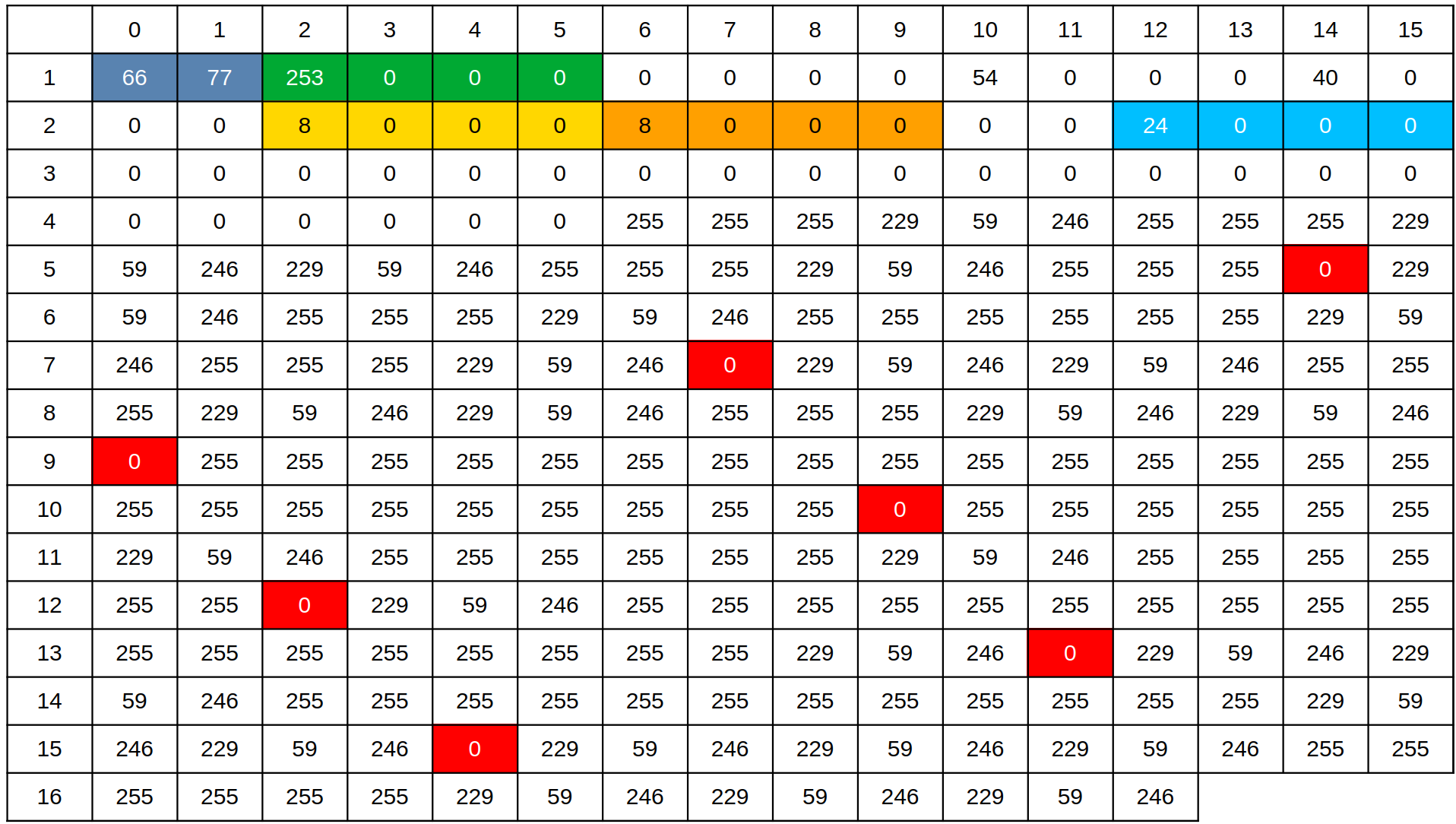

2⃣ À partir de l'explication fournie sur le format de fichier .bmp ci-dessus, reconstitue sur ton carnet de bord l'image correspondant au contenu du fichier bitmap suivant :

Tableau bitmap image cachée
